泵的吸入和排出管路的配置要求就是按GB 50275-2010的相關規定，主要內容如下：
一、泵的吸入和排出管路的配置,應符合下列要求:
1 與泵連接的管路應具有獨立,牢固的支撐;
2 吸入和排出管路的直徑,不應小于泵的入口和出口直徑;
3 吸入管路宜短,并宜減少彎頭;
4 當采用變徑管時,變徑管的長度不應小于管徑差的 5 倍~7倍;

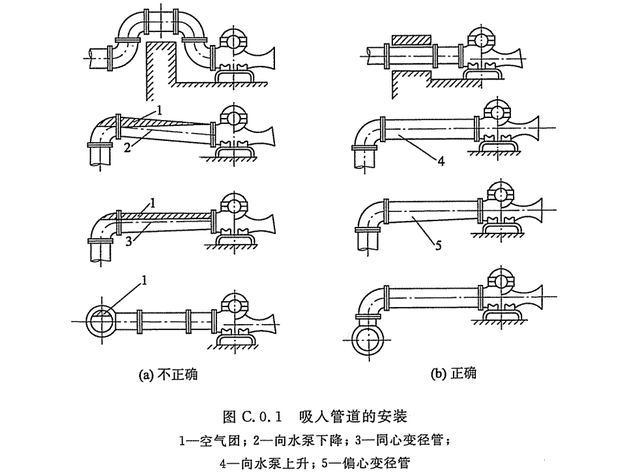

5 泵的吸入管道的安裝,應符合圖 C.0.1所示,不得有空氣團存在。當泵的安裝位置高于吸入液面時,吸入管路的任何部分均不應高于泵的入口;水平吸入管道應向泵的吸入口方向傾斜,斜度不應小于 5‰。
7閥門應按工程設計圖要求設置；
8 兩臺及以上的泵并聯時,每臺泵的出口均應裝設止回閥。
二、離心泵的管路配置應符合本規范第一條的要求
1 吸入管路應符合下列要求：

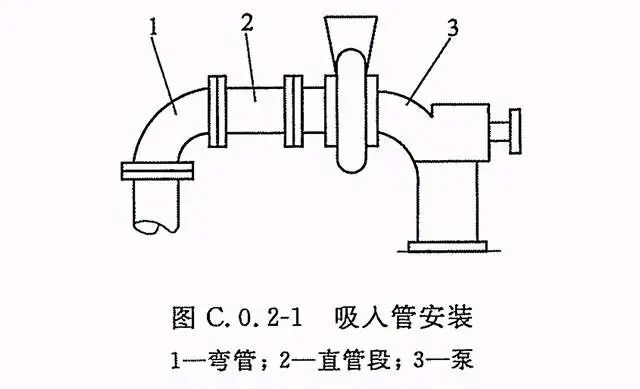

1)泵入口前的直管段長度不應小于入口直徑的 3 倍(圖C.0.2-1);
2)當泵的安裝位置高于吸入液面、泵的入口直徑小于350mm時,應設置底閥;入口直徑大于或等于 350mm時,應設置真空引水裝置;

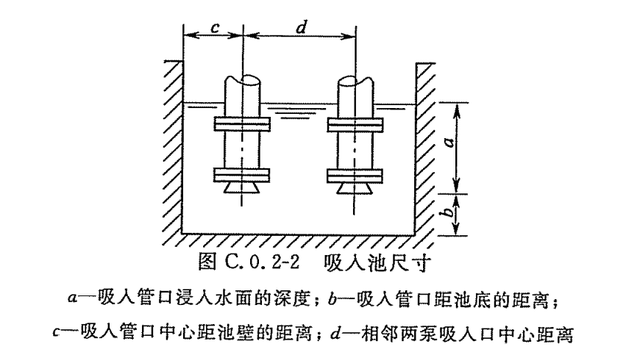

3)吸入管口浸入水面下的深度不應小于入口直徑的 1. 5 倍~2 倍,且不應小于 500mm;吸入管口距池底的距離,不應小于入口直徑的 1 倍~1.5 倍,且不應小于 500mm;吸入管口中心距池壁的距離,不應小于入口直徑的 1.25 倍~1.5 倍;相鄰兩泵吸入口中心距離,不應小于入口直徑的2.5 倍~3 倍(圖 C.0.2-2);
4)當吸入管路裝置濾網時,濾網的總過流面面積,不應小于吸入管口面積的 2 倍~3 倍；
5)可在吸水池進口或吸入管周圍加設攔污網或攔污柵；
6）泥漿泵、灰渣泵和砂泵應在倒灌情況下運轉。倒灌高度宜為 2m～3m,且吸入管宜傾斜 30°。
2 泵的排出管道，應符合下列要求；
1）應裝設閘閥，閘閥內徑不應小于管子內徑；旋渦泵上應裝設安全閥；
2）當揚程大于20m時，應裝設止回閥。
3 雜質泵的進、出口管路,均不應急劇轉彎。
三、軸流泵和混流泵的管路配置,除應符合本規范第一條的規定外,尚應符合下列要求:
1 水泵入口中心距池壁的距離應為吸入喇叭管直徑的 0.1倍~1.25 倍;吸入管距池底的距離,應為吸入喇叭管直徑的 0.7倍~0.8倍；相鄰兩泵的吸入口中心之間的距離，不應小于吸入喇叭管直徑的 2 倍~2.5 倍;
2 排出管路應裝設止回閥或拍門；泵排出口至止回閥之間應裝擴散管；擴散管的長度不應小于大小管徑的5~7倍；
3 渦殼泵混流泵的配管應符合本規范第二條的規定。
四、往復泵的管路配置除應符合本規范的第一條的規定外，尚應符合下列要求：
1 排出管路應裝設安全閥；
2 泵入口處宜設置吸入空氣室;泵的出口處可根據需要設置排出空氣室。
五、計量泵的管路配置除應符合本規范第一條的規定外，尚應符合下列要求：
1 泵宜在倒灌的情況下工作；
2 排出管路不宜采用 T形配管;當需要采用T形配管時,應在管的最高點處裝設真空破壞閥。
六、 螺桿泵的管路配置除應符合本規范第
一條的規定
1 每臺泵的止回閥旁宜裝設回流閥;
2 吸入管口應裝設過濾器,濾網的規格可采用 40 目～80目。濾網總過流面面積不得小于進口面積的 20 倍。
七、水環式真空泵的管路,其調節閥應設置在靠近泵人口的吸入管路上;當采用水環壓縮機時,其調節閥應設在分離器的排出管路上。
